Descargar Ficha Técnica: es_ficha técnica aneto (esp-eng)
Pastas y Barbotinas
-
Seleccionar opciones Este producto tiene múltiples variantes. Las opciones se pueden elegir en la página de producto Vista rápida$581.00 – $925.00Se suministra líquida, pronta para usar, en bidones de:
*9kgs
*18kgsATENCIÓN:
Artículo FRÁGIL y LÍQUIDO. Se recomienda NO enviar por agencias de encomienda, ya que la mayoría no acepta líquidos, a menos que el cliente asuma el riesgo.Seleccionar opciones Este producto tiene múltiples variantes. Las opciones se pueden elegir en la página de producto -
$1,798.00Aneto es una porcelana blanca traslúcida que destaca por su alta plasticidad, lo que la hace excepcional para trabajar al torno y para modelar. Su fórmula es muy estable y permite un rango de cocción seguro entre 1230 y 1270ºC. Disponible en pasta plástica extrusionada. Se presenta en un práctico formato cilíndrico de 5 kg con doble envase.
Temperatura de cocción: 1230-1270ºC
Temperatura bizcocho: 1000ºC
Humedad: 21%
Plasticidad (IP Atterberg): 11
Calcimetría (CaCO3): 0%
Contracción secado: 4.0%
Contracción cocción (1250ºC): 9.8%
Porosidad (absorción de agua 1250ºC): 0.0%
Resistencia mecánica en seco: 3.1 N/mm2
Resistencia mecánica cocido (1250ºC): 45.2 N/mm2
Coeficiente dilatación (25-500ºC): 59.2×10^-7ºC^-1Descargar Ficha De Seguridad: es_msds aneto rev.3 (1)
-

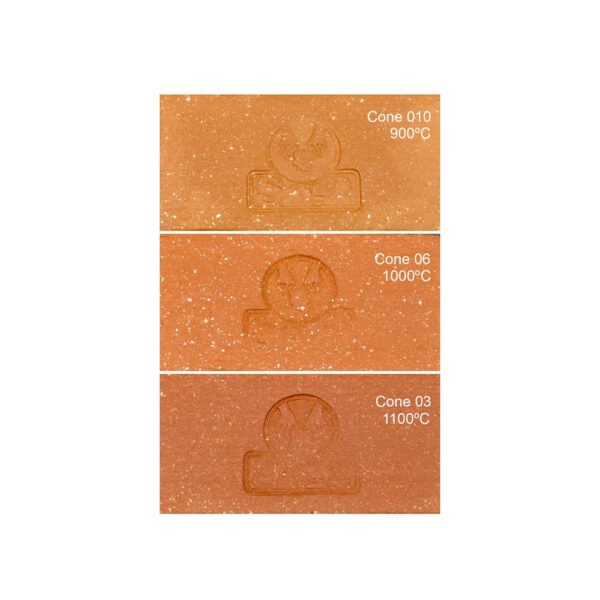

$1,296.00Pasta micácea de tradición “Apache”. Esta fórmula, concebida gracias a la colaboración del ceramista de New Mexico, Felipe Ortega, recrea la composición original de arcillas utilizadas por la tradición Apache para la realización de cerámica utilitaria de uso al fuego directo. Se compone de arcillas rojas de bajo coeficiente de dilatación y, sobre todo, de una matriz abundante de mica, que le confiere elasticidad y le da un acabado muy reconocible. Su carácter original se obtiene mediante cocción con leña. Disponible en pasta plástica extrusionada.
Temperatura de cocción*: 920-1000ºC
Humedad: 24%
Plasticidad (IP Atterberg): 23
Calcimetría (CaCO3): 0.8%
Contracción secado: 4.5%
Contracción cocción 950ºC: -0.3%
Porosidad (absorción de agua) 950ºC: 15.8%
Resistencia mecánica en seco: 5.9 N/mm2
Resistencia mecánica cocido 950ºC: 18.4 N/mm2
Coeficiente dilatación 1000ºC (25-500ºC): 60.2×10^-7ºC^-1(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
-

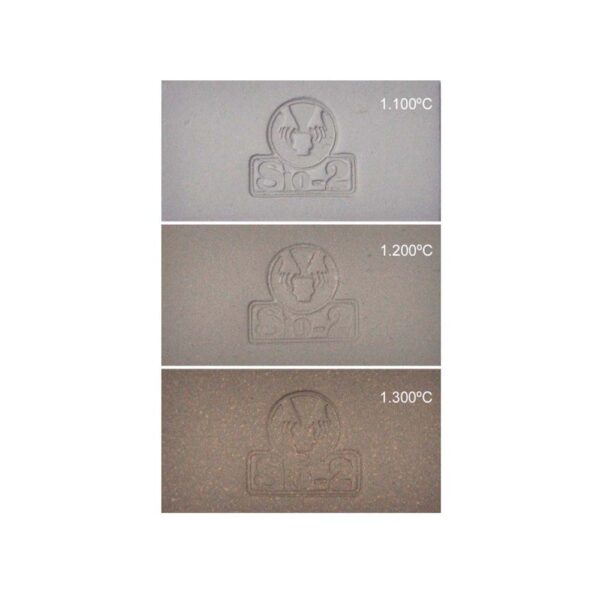

$2,534.00Pasta refractaria gris con 40% chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, es ideal para para tornear y modelar piezas con finos detalles y superficie lisa. El elevado contenido en chamota le proporciona un excelente comportamiento durante el secado y la cocción. En función de la temperatura de cocción, desarrolla una bella gama de grises, desde el tono cemento al gris oscuro, que satisface las tendencias más vanguardistas en cerámica artística. Apto para vajilla (food-safe), según ISO 6486. Disponible en pasta plástica extrusionada.
Temperatura de cocción: 1200-1300ºC
Temperatura bizcocho: 1000ºC
Humedad: 19%
Plasticidad (IP Atterberg): 16
Calcimetría (CaCO3): 0%
Contracción secado: 5.7%
Contracción cocción (1300ºC): 6.7%
Porosidad (absorción de agua 1300ºC): 0.1%
Resistencia mecánica en seco: 2.9 N/mm2
Resistencia mecánica cocido (1300ºC): 42.9 N/mm2
Coeficiente dilatación (25-500ºC): 53.8×10^-7ºC^-1Descargar Ficha Técnica: es_ficha técnica berlin
Descargar Ficha De Seguridad: es_msds prz rev.1 (1)
-
-50% Off
El precio original era: $2,367.00.$1,184.00El precio actual es: $1,184.00.Black Ice es una porcelana negra que destaca por su bello color negro grafito. Presenta una elevada plasticidad, lo que la hace idónea para trabajar al torno y para modelar. Su fórmula es muy estable y permite un rango de cocción seguro entre 1200 y 1240ºC (atmósfera oxidante). Apto para vajilla (food-safe), según ISO 6486. Disponible en pasta plástica
extrusionada. Se presenta en un práctico formato cilíndrico de 5 kg con doble envase.Temperatura de cocción: 1200-1240ºC
Temperatura bizcocho: 1000ºC
Humedad: 20%
Plasticidad (IP Atterberg): 11
Calcimetría (CaCO3): 0%
Contracción secado: 5.4%
Contracción cocción (1220ºC): 10.3%
Porosidad (absorción de agua 1220ºC): 0.0%
Resistencia mecánica en seco: 3.1 N/mm2
Resistencia mecánica cocido (1220ºC): 39.8 N/mm2
Coeficiente dilatación (25-500ºC): 54.3×10^-7ºC^-1Descargar Ficha Técnica: es_ficha técnica black ice
Descargar Ficha De Seguridad: es_msds black ice rev.2
-
$838.00Pasta Blanca Nacional, hecha con materia prima argentina.
Esta pasta, por su composición más artesanal, puede presentar una ligera tendencia a ocasionar que algunos esmaltes se descascaren/se salten en ciertas condiciones de trabajo. Recomendamos bizcochar a 1020 – 1050 °C y controlar el secado para lograr los mejores resultados.
La temperatura máxima de horneado del esmalte fluctúa entre 1150º y 1180º, dependiendo del tamaño, tipo de pieza y del espesor de las paredes de la misma.
- Humedad modelado manual: 20%
- Contracción secado: 4%
- Contracción a 1015º: 1.6%
- Contracción a 1080º: 5.5%
- Absorción de agua a 1015º: 16%
- Absorción de agua a 1080º: 14%
Presentación en paquete de 10kgs. Pronta para usar, sin burbujas.
-
$440.00
Pasta Blanca Nacional, hecha con materia prima argentina.
Esta pasta, por su composición más artesanal, puede presentar una ligera tendencia a ocasionar que algunos esmaltes se descascaren/se salten en ciertas condiciones de trabajo. Recomendamos bizcochar a 1020 – 1050 °C y controlar el secado para lograr los mejores resultados.
La temperatura máxima de horneado del esmalte fluctúa entre 1150º y 1180º, dependiendo del tamaño, tipo de pieza y del espesor de las paredes de la misma.
- Humedad modelado manual: 20%
- Contracción secado: 4%
- Contracción a 1015º: 1.6%
- Contracción a 1080º: 5.5%
- Absorción de agua a 1015º: 16%
- Absorción de agua a 1080º: 14%
Valores aproximados**
Presentación en bastón de 5kgs. Pronta para usar, sin burbujas.
-
$1,577.00

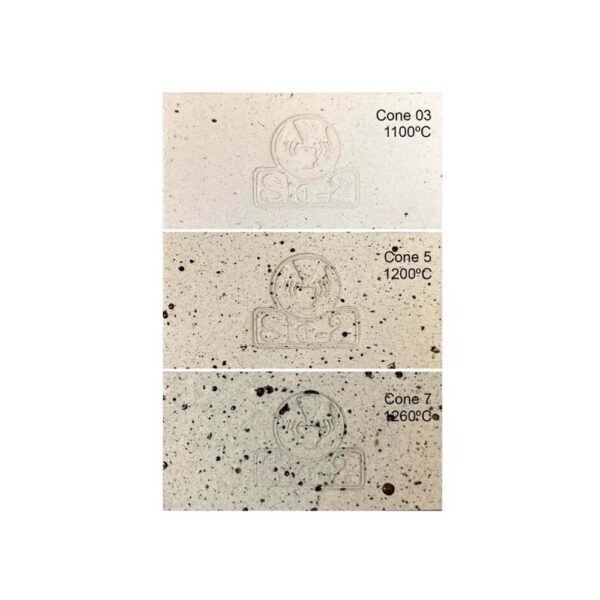

Pasta de gres moteado con chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, contiene minerales fundentes que desarrollan una seductora superficie con puntos oscuros de distintos tamaños y tonalidades que destacan en una matriz de color blanco marfil. Su elevado contenido en chamota le proporciona un excelente comportamiento durante el secado y la cocción. La decoración con esmaltes transparentes es ideal para realzar la viveza del efecto moteado. Disponible en pasta plástica extrusionada.
Temperatura de cocción*: 1200-1260ºC
Temperatura bizcocho: 1060ºC
Humedad: 19%
Plasticidad (IP Atterberg): 14
Calcimetría (CaCO3): 0%
Contracción secado: 5.8%
Contracción cocción 1260ºC: 5.3%
Porosidad (absorción de agua) 1260ºC: 0.0%
Resistencia mecánica en seco: 2.7 N/mm2
Resistencia mecánica cocido 1260ºC: 29.2 N/mm2
Coeficiente dilatación 1250ºC (25-500ºC): 61.1×10^-7ºC^-1Recomendación importante
La viveza del moteado de la pasta LUNA se origina gracias a minerales naturales que pueden incluir trazas de otros minerales que pueden rehidratarse tras la cocción a baja temperatura y producir desconches. Para evitarlo, se recomienda cocer el bizcocho a mayor temperatura (1050-1080ºC) e incrementar el palier. Si se trabaja directamente en monococción, el problema no existe.(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
-
$1,428.00

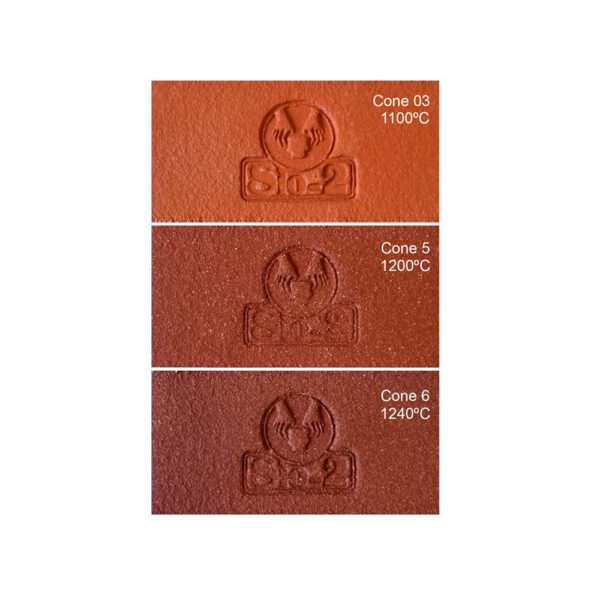

Pasta refractaria roja con 40% chamota fina 0-0.5 mm. Diseñada para cerámica artística, es ideal para escultura y murales decorativos. El elevado contenido en chamota confiere carácter a la pieza cerámica y le proporciona un excelente comportamiento durante el secado y la cocción. En función de la temperatura de cocción, desarrolla una bella gama de tonos rojos que se intensifican con la temperatura y que proporcionan un medio de expresión artístico ideal. Disponible en pasta plástica extrusionada.
Temperatura de cocción*: 1100-1260ºC
Temperatura bizcocho: 1000ºC
Humedad: 19%
Plasticidad (IP Atterberg): 18
Calcimetría (CaCO3): 0%
Contracción secado: 6.6%
Contracción cocción 1260ºC: 3.8%
Porosidad (absorción de agua) 1260ºC: 8.6%
Resistencia mecánica en seco: 2.1 N/mm2
Resistencia mecánica cocido 1260ºC: 31.0 N/mm2
Coeficiente dilatación 1240ºC (25-500ºC): 60.8×10^-7ºC^-1(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
-
$1,218.00

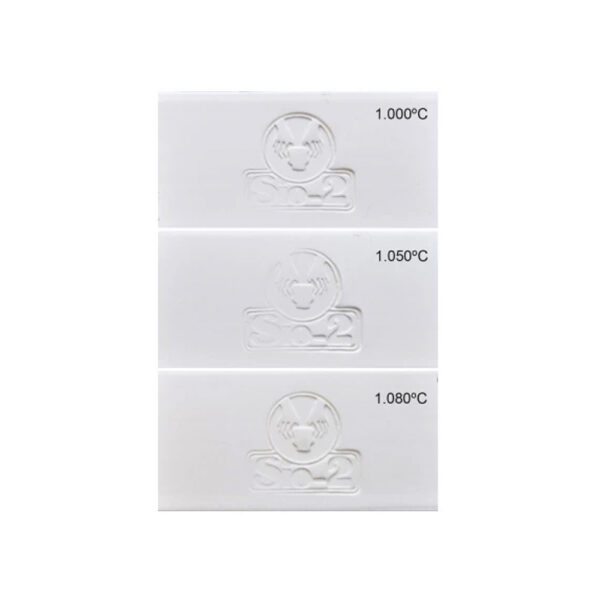

Pasta blanca especial para torno y modelado de alta calidad. Pasta muy polivalente y apreciada por su finura, plasticidad y regularidad. Destaca su compensada proporción de carbonato cálcico que le confiere mayor estabilidad respecto a las pastas tradicionales de loza, presentando además unos coeficientes de dilatación idóneos para los esmaltes estándares de alfarería, tanto en mono como en bicocción. Disponible en pasta plástica extrusionada con diferentes humedades para su aplicación en los distintos procesos de conformado.
Temperatura de cocción (bizcocho): 1050-1080ºC
Humedad (torno): 20%
Plasticidad (IP Atterberg): 16
Calcimetría (CaCO3): 17%
Contracción secado: 6.8%
Contracción cocción (1050ºC): -0.4%
Porosidad (absorción de agua 1050ºC): 12.3%
Resistencia mecánica en seco: 5.1 N/mm2
Resistencia mecánica cocido (1050ºC): 27.8 N/mm2
Coeficiente dilatación (25-500ºC): 79.1×10^-7ºC^-1Descargar Ficha Técnica: es_ficha técnica pa (esp-eng)
Descargar Ficha De Seguridad: es_msds pa (esp)
-
$1,296.00

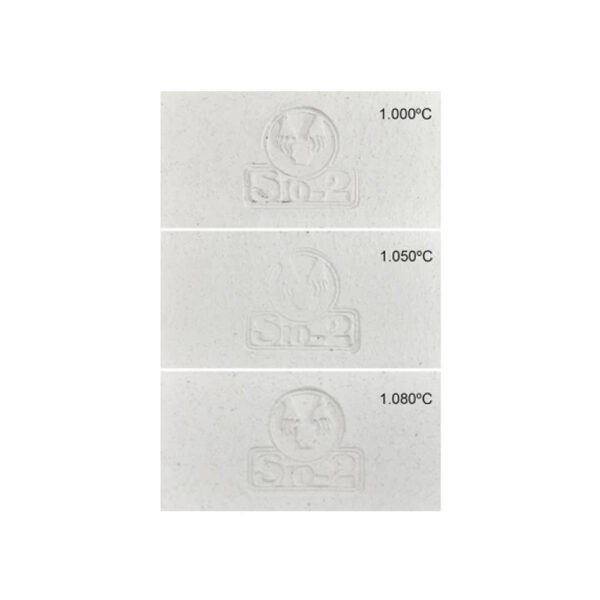

Pasta blanca chamotada con el 20% de chamota fina 0-0.5 mm. Ideal para piezas de tamaño medio. La presencia de chamota le confiere una superficie texturada (no lisa) muy interesante y, a su vez, le aporta unas propiedades idóneas para la elaboración de piezas de secado difícil, evitando deformaciones y aparición de grietas. Disponible en pasta plástica extrusionada, siendo adecuada para modelar y moldear.
Temperatura de cocción (bizcocho): 1050-1080ºC
Humedad (torno): 17%
Plasticidad (IP Atterberg): 13
Calcimetría (CaCO3): 13%
Contracción secado: 5.3%
Contracción cocción (1050ºC): -0.3%
Porosidad (absorción de agua 1050ºC): 11.2%
Resistencia mecánica en seco: 3.7 N/mm2
Resistencia mecánica cocido (1050ºC): 26.8 N/mm2
Coeficiente dilatación (25-500ºC): 76.0×10^-7ºC^-1Descargar Ficha Técnica: es_ficha técnica pachf (esp-eng)
Descargar Ficha De Seguridad: es_msds pach (esp)
-
Agotado
$1,218.00

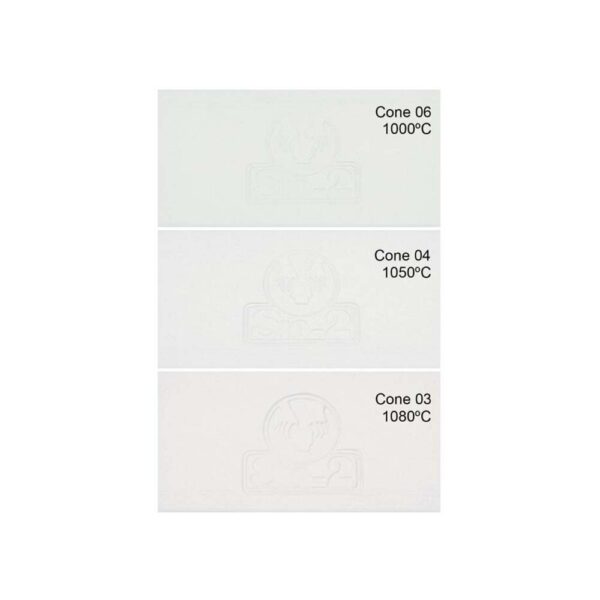

Pasta blanca de loza tradicional, de gran blancura en atmósfera oxidante. Idónea para su uso en bicocción con los tradicionales esmaltes y óxidos colorantes para loza. Elevada resistencia mecánica en cocido. Disponible en pasta plástica extrusionada, siendo adecuada para tornear, modelar y moldear.
Temperatura de cocción (bizcocho): 1050-1080ºC
Humedad (torno): 22%
Plasticidad (IP Atterberg): 14
Calcimetría (CaCO3): 14%
Contracción secado: 6.2%
Contracción cocción 1050ºC: 0.6%
Porosidad (absorción de agua) 1050ºC: 14.4%
Resistencia mecánica en seco: 6.8 N/mm2
Resistencia mecánica cocido 1050ºC: 32.2 N/mm2
Coeficiente dilatación 1050ºC (25-500ºC): 72.3×10^-7ºC^-1Descargar Ficha Técnica: es_ficha técnica pb (1)
Descargar Ficha De Seguridad: es_msds pb rev.5
